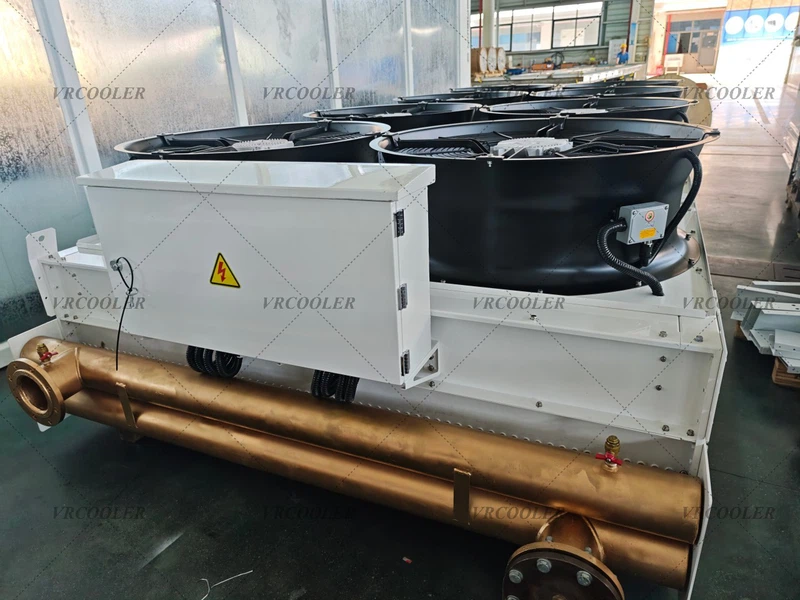

Nuotolinis radiatorius, skirtas Rolls{0}}Royce Bergen B32:40-V12 varikliui

Bergeno B32:40 serija (įskaitant V12 konfigūracijas) yra vidutinio greičio{3}}variklis, naudojamas varant ir dideliuose generatorių įrenginiuose, - variantai paprastai sukuria kelis tūkstančius kilovatų galios ir yra fiziškai dideli, todėl jų šilumos atmetimas yra didelis. Įrenginiuose, kur yra ribota erdvė, griežti akustiniai reikalavimai arba kai išmetimo/oro srautai mašinų patalpoje yra riboti, nuotolinis radiatorius perkelia šilumokaitį nuo variklio/generatoriaus į tam skirtą lauko arba vėdinamą vietą. Tai sumažina kambario temperatūros kilimą, triukšmą ir įgalina didesnes, efektyvesnes radiatorių šerdis ir ventiliatorius, nei įmanoma naudojant varikliuose{7}}primontuotus radiatorius.

Nuotolinė radiatorių sistema – techninė specifikacija

• Šiluminė pareiga

Pirminė apkrova (vanduo apvalkale): ~860 kW (už variklio specifikaciją)

Užteršimo / saugos marža: rekomenduojama + 10-20% → dizainas ~950–1 030 kW šilumos atmetimo

Aplinkos sąlygų prielaida: turi būti patvirtinta kiekvienoje svetainėje (pvz., projektavimas blogiausiu atveju aplinkos, aukščio virš jūros lygio, drėgmės). Naudokite variklio gamintojo duomenis iš ISO sąlygų. pdf.directindustry.com

• Radiatoriaus šerdis

Tipas: plokštelinis-pelekas arba vamzdinis strypas / gofruotas šerdis (atsižvelgiant į pardavėją)

Medžiaga: aliuminis (arba varis / žalvaris, kad būtų -patvarus), apsaugota nuo korozijos- (pasirinktinai padengta)

Konstrukcija: Modulinės sekcijos transportavimui / priežiūrai

Orientacijos parinktys: horizontali arba vertikali

• Skysčio grandinė

Aušinimo skysčio srautas: pagrįstas variklio gaubto vandens srautu (turi būti išmatuotas arba paimtas iš variklio duomenų lapo - tipiškas vidutinio-greičio srautas)

Vamzdynai: anglinis plienas arba nerūdijantis plienas, kurių matmenys sumažina slėgio nuostolius ir šiluminį plėtimąsi; reikalingos atramos šiluminiam plėtimuisi

Išsiplėtimo bakas: pakankamos talpos išsiplėtimui, oro pašalinimui ir oro išleidimui

Oro atskyrimas / vėdinimas: įtraukite aukštų{0}}taškų ventiliacijos angas arba oro-atskyriklius, kad išvengtumėte oro užsiblokavimo

Kaip nustatyti nuotolinio radiatoriaus dydį (praktiškas metodas)

1. Pradėkite nuo variklio duomenų lapo. Naudokite Bergen B32:40-V12 projekto vadovą arba gamyklos duomenų lapą, kad sužinotumėte vardinę galią ir paskelbtus šilumos atmetimo skaičius - tai yra patikimi įvesties duomenys. Bergeno / Rolls-Royce projektų vadovuose pateikiami jums reikalingi variklio matmenys ir veikimo diapazonai. Scribd+1
2. Nustatykite bendrą atmestiną šilumą. Šilumos atmetimas gaunamas iš aušinimo skysčio (vandens apvalkalo), įkrovimo{1}}oro aušinimo ir pagalbinio aušinimo kontūrų. Dideliems vidutiniams -greičiams varikliams aušinimo skysčio aušinimo našta paprastai yra keli MW -, visada apskaičiuokite pagal variklio šiluminį balansą arba gamintojo duomenis, o ne spėliodami. Scribd
3. Leisti maržos ir darbo ciklus. Apskaičiuodami oro srauto poreikius, pridėkite užteršimo ir sezonines ribas (10–25 %, priklausomai nuo aplinkos) ir atsižvelkite į karščiausią aplinkos temperatūrą vietoje. Serck šilumos mainai
4. Nurodykite pertekliškumą ir orientaciją. Svarbiausioms galios reikmėms naudokite N+1 ventiliatoriaus arba dviejų-gyslių sprendimus ir pasirinkite vertikalią arba horizontalią radiatoriaus orientaciją pagal pėdsaką ir oro srauto kelią.
