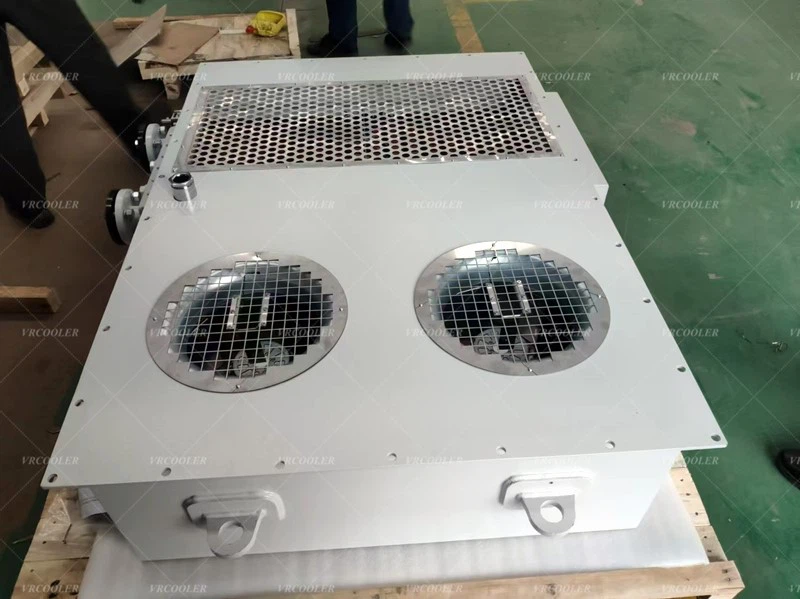

Ovaliojo vamzdžio tipo oro aušinimo alyvos aušintuvas transformatoriams

Ovaliojo vamzdžio tipo alyvos aušintuvas transformatoriams

Pagrindiniai pranašumai (palyginti su apvaliu vamzdeliu)

Pagerintas šilumos perdavimo efektyvumas

Padidėjęs oro šilumos perdavimo plotas: Tuo pačiu vamzdžio skersmeniu (tai reiškia vienodą skerspjūvio plotą), ovalios vamzdeliai turi ilgesnį perimetrą nei apvalūs vamzdeliai, leidžiantys suvirinti daugiau pelekų ir padidinti oro pusės šilumos perdavimo plotą, kurio ilgis yra maždaug 15–30% (pvz.

Patobulintas oro turbulencija: Ilgas, plokščias ovalo vamzdžio skerspjūvis sukuria ryškesnį oro turbulenciją, tekančią per pelekus (ypač „kraštuose“ vietose, esančiose ilgos vamzdžio ašies galuose), sunaikindamas ribinį sluoksnį, mažindamas šiluminį atsparumą ir leidžiant greičiau perduodant ugnį iš vamzdžių sienos į orą.

Optimizavimas aliejaus pusėje: transformatoriaus aliejus ovalo vamzdžio sraute dėl asimetrinio skerspjūvio, lengvai suformuotas spiralinio antrinio srauto, kad būtų išvengta bendrojo mažo srauto greičio centro, sienos srauto greitis yra aukštas „Stratifikacijos perpylimo fenomenas, kad būtų galima padidinti šilumos perpylimą.

Sumažinkite kosmoso užimtumą

Sumažinkite vėjo plotą: trumpa elipsinio vamzdžio ašies kryptis gali būti lygiagreti oro srauto krypčiai toje pačioje šilumos išsklaidymo galioje, jo bendrą storio (oro srauto krypties dydį) yra mažesnis už apskrito vamzdį, tinkamą transformatorių skyriui, lauko kompaktiškam montavimui ir kitiems kosminių kliūčių scenarijams. Pvz., Tam pačiam aušintuvų skaičiui ovalo vamzdžio konstrukcija gali sumažinti bendrą tūrį 10–20%.

Kompaktiško išdėstymo pranašumas: Plokšti elipsinių vamzdžių struktūra leidžia tankiau išdėstyti vamzdelius (tarpai tarp trumposios ašies krypties gali būti sumažintas), o tai leidžia daugiau šilumokaičio vamzdžių išdėstyti ribotame rėmelyje, taigi padidėja šilumos išsiskyrimo talpa tūrio tūriui.

Padidėjęs struktūrinis stabilumas

Geresnis pasipriešinimas vibracijai: elipsinis vamzdis ilgą ašies kryptimi turi didesnį standumą nei apvalus vamzdis, todėl nėra lengva rezonuoti ar deformuoti oro srauto smūgį, kurį sukuria ventiliatorius, arba transformatoriaus operacijos vibracijos aplinkoje, todėl prailginate vamzdžių tarnavimo laiką.

Stipresnis pelekų sukibimas: Ilgesnis suvirinimo/išsiplėtimo kontaktinės linijos tarp ovalo vamzdžio ir pelekų sukelia stipresnį surišimą, o tai sumažina pelekų, nukritusių dėl ilgalaikio šiluminio išsiplėtimo ir susitraukimo, problemą (ypač aukštos temperatūros šiluminės alyvos cirkuliacijos scenarijuose).
