Dujų aušintuvas gamtinių dujų suspaudimo įrenginiui

Gamtinių dujų kompresorinis dujų aušintuvas yra aukšto{0}}slėgio šilumokaitis, sumontuotas ant stūmoklinių / išcentrinių gamtinių dujų kompresorių. Jis skirstomas į tarpinį aušintuvą (tarp-pakopos aušintuvą) ir papildomą aušintuvą (galutinio-pakopos aušintuvą).
Vamzdžių viduje teka karštos suslėgtos gamtinės dujos, perduodančios šilumą aušinimo terpei (aplinkos orui / cirkuliuojančiam aušinimo vandeniui). Jis sumažina dujų temperatūrą, sumažina suspaudimo galią, atskiria kondensato vandenį ir kompresoriaus alyvą, apsaugo nuo hidrato susidarymo ir apsaugo pasroviui esančius vamzdynus bei įrangą.

① Tarpinis aušintuvas (tarp{0}}pakopų dujų aušintuvas)
Įdiegta tarp kelių{0}}pakopų kompresorių suspaudimo etapų
Prieš pradėdami kitą suspaudimą, atvėsinkite aukštos{0}}temperatūros dujas, išleistas iš ankstesnio etapo
Sumažinkite dujų tankį, žymiai sumažinkite suspaudimo energijos sąnaudas
Tipiškas temperatūros kritimas: 140-180 laipsnių → 40-55 laipsnių
② Papildomas aušintuvas (galutinis dujų aušintuvas)
Įdiegta po paskutinio suspaudimo etapo
Prieš patekdami į vamzdynus, saugyklą ar SGD pildymo sistemą, atvėsinkite aukšto{0}slėgio gamtines dujas
Kondensuoti vandens garus ir pernešti{0}}tepalinę alyvą; atskirti per pasrovinį separatorių
Kontroliuokite dujų išleidimo temperatūrą, kad atitiktumėte vamzdyno transportavimo reikalavimus

Dvi pagrindinės struktūrinės formos

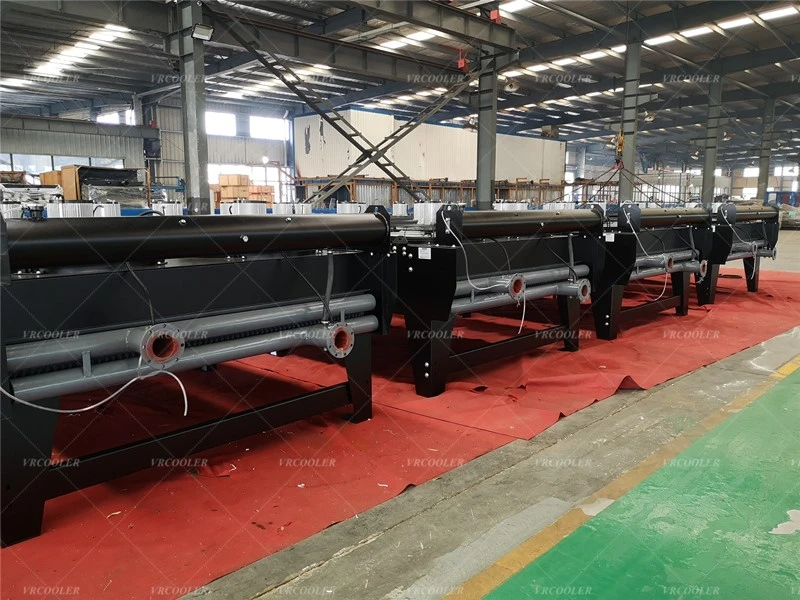

A) Oru{0}}aušinamas dujinis aušintuvas (sauso oro aušintuvas / ventiliatorius, ACHE)
Populiariausios nuotolinėse kompresorių stotyse, SGD stotyse, šulinių aikštelėse
Vamzdžio pusė: aukšto{0}}slėgio gamtinės dujos
Oro pusė: aplinkos oras, varomas ašiniais ventiliatoriais
Struktūra: horizontalus / V{0}} tipo briaunuotas vamzdžių pluoštas; rėmas karštai{1}}cinkuotas
Ventiliatoriai: VFD valdymas pagal dujų išleidimo temperatūrą
Standartinė vamzdžio medžiaga: anglinis plienas; 316L / 2205 dvipusis plienas, skirtas korozinėms žaliavoms dujoms (H₂S, chloridas)
B) „Shell & Tube“ vandens{0}}dujinis aušintuvas
Naudojamas stacionarioms stotims su stabiliu aušinimo vandens tiekimu
Dujos teka vamzdžių viduje; aušinimo vanduo teka korpuso pusėje
Didesnis šilumos perdavimo efektyvumas, pasiekiama žemesnė dujų išleidimo temperatūra
Plaukiojančios galvutės / U-vamzdžio konstrukcija sugeria šiluminį plėtimąsi; atitinka ASME / TEMA slėginių indų standartus

Taikymo svetainės
SGD degalinės ir SGD motininės/dukterinės stotys
Gamtinių dujų vamzdynų kompresorinės stotys
Naftos ir dujų gręžinių galvutės suspaudimo įrenginiai
Biodujų / sąvartyno dujų stiprintuvai kompresoriai
Pramoninės gamtinių dujų slėginės sistemos
Jėgainių kuro dujų suspaudimo slidės
