Garo ir dujų turbinų kreipiamojo ir traukos guolių alyvos aušintuvo keitimas antrinėje rinkoje
Garo ir dujų turbinų kreipiamojo ir traukos guolių alyvos aušintuvo keitimas antrinėje rinkoje
Šioje specifikacijoje išsamiai aprašomi visi antrinės rinkos pakeitimo sprendimaialyvos aušintuvaiaptarnaujantys garo turbinų, dujų turbinų ir kombinuoto ciklo turbinų blokų kreipiamuosius guolius ir traukos guolius. Senstantys, rūdijantys, mastelio neturintys arba sumažėję našumo{1}}originalūs aušintuvai bus pakeisti į pritaikytus -atitinkamus antrinės rinkos aušinimo įrenginius. Pakeitimas atkuria vardinį šilumos išsklaidymo pajėgumą, stabilizuoja tepalo temperatūrą, pašalina guolių perkaitimo riziką ir užtikrina nenutrūkstamą, saugų ir efektyvų turbinos veikimą ilgą -ciklą.
1. Gaminio pristatymas antrinės rinkos pakaitinio aušintuvo
1.1 Pagrindinė taikymo vieta
Aušintuvas aptarnauja svarbiausius sukamuosius atraminius komponentus: radialinius kreipiamuosius guolius, turinčius radialinio veleno vibraciją ir apkrovą, ir ašinius traukos guolius, turinčius ašinę traukos jėgą. Abu guoliai sukuria didžiulę trinties šilumą, kai sukasi dideliu -greičiu; panardintas arba vamzdyne{2}}montuojamas alyvos aušintuvas nuolat išsklaido šilumą, kad išlaikytų tinkamas tepimo sąlygas.
1.2 Įprasti turbinų guolių konstrukciniai tipai
Horizontalus korpuso ir vamzdžio aušintuvas: pagrindinis išorinis tipas, montuojamas šalia turbinos pagrindo, tinka didelės garų / dujų turbinos traukos{0}}kreipimo kombinuotai guolių sistemai

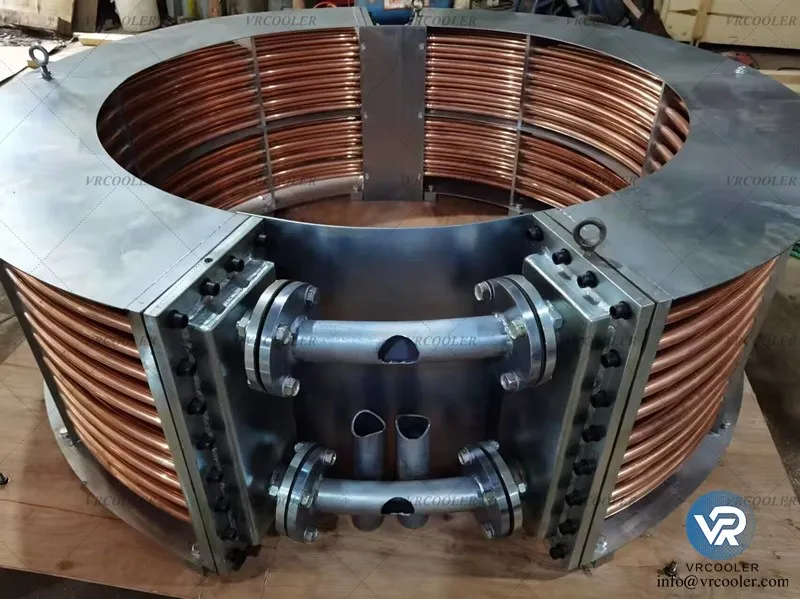

Panardintas vidinis ritės aušintuvas: sumontuotas guolių alyvos rezervuaro viduje, kompaktiškas išdėstymas, mažesnis vamzdyno nuostolis
U-vamzdžių šilumokaitis: antivibracinė struktūra, pritaiko aukšto-dažnio turbinos vibraciją
Finned patobulintas šilumos perdavimo aušintuvas: esant didelei šilumos apkrovai, padidina aušinimo efektyvumą ribotoje montavimo vietoje
1.3 Papildomos rinkos tinkintos atitikties funkcijos
Viso dydžio pakeičiamumas: išorinis kontūras, tvirtinimo kojos padėtis, flanšo angos dydis, montavimo aukštis visiškai atitinka originalią įrangą, jokių civilinių darbų ar vamzdynų modifikacijų
Šiluminės charakteristikos tobulinimas: perskaičiuokite faktinius guolių galios nuostolius ir šilumos apkrovą, pridėkite 10% ~ 20% saugos ribą, kad padengtumėte senėjimo darbo sąlygų nuokrypį
Anti-vibracija optimizuota struktūra: sustiprinta vamzdžių pluošto atrama, ribojanti slopinimo struktūrą, kad būtų atspari stipriai turbinos vibracijai ir išvengta vamzdžio dilimo nuovargio
Aukštos-klasės korozijai-atsparios medžiagos patobulinimas: pagerina anti-nuosėdas, anti-alyvos oksidaciją ir atsparumą vandens terpės korozijai, palyginti su originaliu senu modeliu
1.4 Standartinė medžiagos konfigūracija
Šilumos mainų vamzdis: 90/10 Cu-Ni lydinys, aliuminio žalvaris, 316 l nerūdijantis plienas
Vamzdžio lakštas: Naval žalvaris, dvipusis nerūdijantis plienas, didelio stiprumo korozijai atsparus lydinys
Korpusas ir antraštė: anglinis plienas su stipria -nerūdijančia-danga, nerūdijantis plienas, pasirenkamas
Laikiklis ir tvirtinimo detalė: 304/316 nerūdijantis plienas, atsparus vibracijai
2. Tipiniai gedimai sukelia poreikį pakeisti atsarginę rinką
Rimtas vidinis ir išorinis apnašas: alyvos nešvarumai prilimpa prie vamzdžio išorinės sienelės, aušinimo vandens nuosėdos kaupiasi vidinėje vamzdžio sienelėje, šilumos perdavimo pasipriešinimo šuoliai, aušinimo pajėgumas smarkiai sumažėja
Vamzdžio sienelių suplonėjimas ir mikro nuotėkis: ilgalaikė-aukštos-temperatūros alyvos ir cirkuliuojančio aušinimo vandens erozija sukelia sienelių susilpnėjimą, todėl kyla pavojus, kad alyva-maišysis vanduo
Vibracijos sukeltas konstrukcijos pažeidimas: ilgai veikiant dideliu{0}}greičiu, vamzdis lenkiamas, suvirinimo siūlės įtrūkimai, atsilaisvina atrama ir paslėptas gedimas
Senėjimo efektyvumo slopinimas: pasibaigia tarnavimo laikas, reguliarus valymas neprisijungus negali atkurti pradinio šilumos mainų efekto
Nestabili guolių temperatūra: dažnas aukštos{0}}temperatūros pavojaus signalas turi įtakos turbinos apkrovos kėlimui ir saugiai energijos gamybai
3. Paruošiamasis-pakeitimo darbas
3.1 Techninių parametrų patikra
Surinkite originalius aušintuvo brėžinius, montavimo matmenis, įleidimo/išleidimo angos flanšo specifikaciją, guolio vardinę šiluminę apkrovą, tepalo tipą ir srautą, projektinį alyvos temperatūros diapazoną, aušinimo vandens temperatūrą ir slėgio parametrus. Užbaikite pritaikytus antrinės rinkos pakaitinio aušintuvo gamybos standartus.
3.2 Įrenginio saugos išjungimas ir izoliavimas
Įdiekite turbinos išjungimo, maitinimo blokavimo ir mechaninio saugos užrakinimo procedūrą. Atjunkite tepalinės alyvos ir aušinimo vandens kontūrą, išleiskite alyvos likučius ir aušinimo vandenį iš vamzdyno ir seno aušintuvo. Visiškai išvalykite vidinius nešvarumus ir likusią terpę.
3.3 Naujo antrinės rinkos aušintuvo gamyklos priėmimas
Patikrinkite bendrą išvaizdą, vamzdžio vientisumą, suvirinimo kokybę ir konstrukcijos tvirtumą. Atlikite gamyklos hidrostatinio slėgio ir sandarumo bandymą, kad patvirtintumėte nulinį nuotėkį. Patikrinkite, ar medžiagos sertifikatas, matmenų tolerancija ir veikimo bandymo ataskaita atitinka pakeitimo reikalavimus.
3.4 Statybos įrankių ir pagalbinių medžiagų paruošimas
Paruoškite profesionalią kėlimo įrangą, išmontavimo įrankius, slėgio tikrinimo įtaisą, sandarinimo tarpiklius, didelio{0}}tvirtumo varžtus, antikorozinį sandariklį ir laikinus jungiamuosius priedus. Visas statybos personalas visiškai atskleidžia saugos ir techninius duomenis.
4. Seno sugedusio aušintuvo išmontavimo procedūra
Uždarykite visus alyvos ir vandens sistemos izoliacinius vožtuvus, patvirtinkite, kad terpės cirkuliacija visiškai sustabdyta
Atjunkite įleidimo ir išleidimo alyvos vamzdynus ir aušinimo vandens vamzdynus, nuimkite jungiamuosius flanšus
Išmontuokite seno aušintuvo tvirtinimo varžtus, padėties atramas ir slopinančias dalis
Norėdami stabiliai pritvirtinti aušintuvą, naudokite specialų kėlimo įrankį, keldami išlaikykite pusiausvyrą
Lėtai iškelkite seną aušintuvą, venkite susidūrimo su turbinos pagrindu, guolių kojeliu ir aplinkine įranga
Atliekų aušintuvą vežkite į tam skirtą vietą gedimų patikrinimui ir atliekų šalinimui
Kruopščiai išvalykite guolio pjedestalo vidinę ertmę, vamzdyno sąsają ir montavimo pagrindą
5. Naujo antrinės rinkos aušintuvo įrengimas ir išdėstymas
Pakelkite naują pakaitinį aušintuvą į montavimo vietą, sureguliuokite horizontalų ir vertikalų lygį
Sulygiuokite tvirtinimo angas ir pagrindo padėties etaloną, stabiliai pastatykite aušintuvą į projektinę padėtį
Sumontuokite padėties atramas, anti-vibracijos ribą ir slopinimo komponentus, pritvirtinkite varžtus simetriškai ir tolygiai
Sumontuokite sandarinimo tarpiklius, sulygiuokite alyvos ir vandens flanšus, sandariai sujunkite visus vamzdynus
Patikrinkite aplinkinį tarpą, kad įsitikintumėte, jog nėra trinties ir trukdžių tarp aušintuvo ir turbinos komponentų
Atlikite izoliacijos izoliacijos apdorojimą, kad išvengtumėte galvaninės korozijos ir klaidinančios srovės pažeidimų
6. Slėgio bandymas, nuotėkio patikrinimas ir plovimas
Atlikite hidraulinio slėgio bandymą aušinimo vandens pusėje, patikrinkite slėgį 1,5 karto didesnį nei numatytasis darbinis slėgis, palaikykite slėgį nurodytą laiką be slėgio kritimo ir nuotėkio
Įpilkite tepalinės alyvos į alyvos kontūrą, stovėkite stebėjimui, įsitikinkite, kad suvirinimo jungtyse ir flanšinėse jungtyse nėra alyvos prasiskverbimo
Įdiekite cirkuliacinį naftos ir vandens vamzdynų plovimą, pašalinkite įvairius vidinius nešvarumus ir likučius
Dar kartą patikrinkite srauto kanalo lygumą ir dujotiekio jungties tvirtumą
7. Eksploatacijos pradžia ir apkrovos tikrinimo operacija
Atidarykite aušinimo vandens ir tepalinės alyvos vožtuvus, sukurkite normalią cirkuliacinę būseną
Paleiskite turbinos be{0}}apkrovos bandomąjį veikimą, realiuoju
Palaipsniui didinkite įrenginio apkrovą etapais, stebėkite aušinimo efektyvumą esant dalinei apkrovai, vardinei apkrovai ir didžiausiai apkrovai
Palyginkite faktinius veikimo duomenis su projektavimo indeksu, užtikrinkite, kad guolių alyvos temperatūra būtų stabiliai kontroliuojama saugiame leistiniame diapazone
Patikrinkite aušintuvo veikimo vibraciją, triukšmą ir vamzdyno stabilumą, pašalinkite neįprastą veikimo būseną
8. Kasdienė priežiūra ir po{1}}pakeitimo valdymas
Reguliariai stebėkite temperatūros, slėgio ir srauto veikimo parametrus, anksti fiksuokite efektyvumo mažėjimą
Reguliariai valykite kas 8–18 mėnesių, kad pašalintumėte apnašas, alyvos dumblą ir paviršiaus priedus
Reguliariai tikrinkite suvirinimo siūlę, atramos tvirtinimo ir korozijos būklę, laiku pakeiskite pažeidžiamas dalis
Stabilizuoti aušinimo vandens kokybę ir tepalų švarumą, sulėtinti nuosėdų susidarymą ir korozijos greitį
9. Pagrindiniai antrinės rinkos pakeitimo pranašumai
Puikus keičiamas montavimas, trumpas statybos laikotarpis, minimalūs ekonominiai nuostoliai dėl turbinos nutraukimo
Patobulinta šilumos perdavimo struktūra ir aukščiausios kokybės medžiagos atsigauna ir viršija originalų aušinimo efektyvumą
Patobulintas anti-vibracija ir antikorozinis{1}}gebėjimas prisitaikyti prie atšiaurios turbinos veikimo aplinkos
Efektyviai apribokite guolio perkaitimą, plytelių degimą ir veleno dilimo gedimus, pailginkite guolio tarnavimo laiką
Sumažinkite dažno kapitalinio remonto ir priežiūros išlaidas, pagerinkite bendrą garo ir dujų turbinos bloko veikimo patikimumą
10. Paraiškos aprėptis
Taikoma vieno veleno, dviejų velenų garo turbinoms, sunkioms{0}}pramoninėms dujų turbinoms, kombinuoto ciklo energijos gamybos įrenginiams. Plačiai naudojamas senos įrangos atnaujinimui, staigių gedimų pakeitimui, eksploatacinių savybių optimizavimo atnaujinimui ir įprastiniam kreipiamojo guolių ir traukos guolių alyvos aušintuvų kapitalinio remonto keitimui.
